標題：波紋管立式成型水壓試驗機的技術參數|波紋管成型水壓機
一、 立式成型系統加工主要技術參數：
a） 波紋管成型直徑：￠80-￠200mm。
b） 波紋管管坯長度：800 mm。
c） 成型波紋管的內壓介質：水或乳化液等水溶性液體。
d） 液壓成型壓力：低壓5MP-20MP,高壓20MP-45MP。
e） 主缸推力：630KN。
f） 設備總功率：20KW。
二、 立式成型系統組成：
立式成型系統由單柱液壓機、水壓機增壓系統、專用工藝裝備、輔助工裝工具組成：

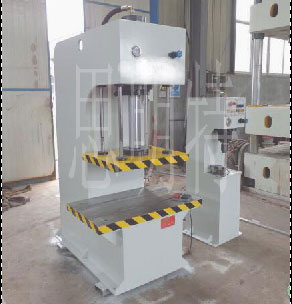

1、 單柱液壓機1套。選用徐鍛產品，單柱液壓機由主機機身、油缸、動力機構、滑塊行程限位裝置、液壓系統、電氣控制系統、按鈕操作臺、包括可移動操作臺等組成，本機電氣采用PLC可編程控制器控制。
設備主要利用思明特增壓泵進行對高壓增壓，再利用思明特壓力控制系統完成對水壓的控制 ，設備到壓力停機，自動進入保壓計時，計時完畢 自動泄壓 ，從而完成整個試壓過程。
|
產品名稱 |
思明特水壓控制臺 |
|
|
產品型號 |
SUPC_JGXT_45選用思明特SUP_G_80增壓泵） |
|
|
基本原理 |
根據試樣的不同壓力，由增壓泵輸出高壓，進行試樣的校驗。 |
|
|
|
試驗壓力 |
0~45MPa（壓力無級可調） |
|
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
|
試驗介質 |
水，乳化油， |
|
|
壓力控制方式 |
半自動控制 |
|
|
操作方式 |
半自動控制 |
|
|
試樣數量 |
單路控制試驗壓力和試驗時間 |
|
|
試樣安裝方式 |
高壓膠管連接 |
|
|
結構組成 |
水箱，壓力控制系統，增壓系統，泄壓部分。 |
|
|
適用范圍 |
管件的試水壓。 |
|
2）設備特點：
1、核心增壓設備選用濟南思明特增壓泵，可輕松實現輸出壓力可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、驅動氣壓范圍：0.1-0.8 Mpa；且輸出壓力和驅動氣壓成正比。
5、配有進口壓力傳感器和智能數顯表，能夠精準顯示壓力和精確讀數。
6、壓力測試范圍：5—45Mpa，根據客戶實際需求，選擇相對應的壓力。
7、配有時間繼電器 ，能夠完成保壓計時能功能。
8、配有移動水箱 ，方便移動進水水箱，
9、配有低壓預壓注水泵，能夠對高壓泵的供水和低壓預壓。
10、管路和閥門采用4mm通徑，能夠快速完成水壓增壓和控制。
11、采用60MPa的高壓軟管與控制臺連接 ，能夠有效控制控制臺和液壓機的距離。
12、采用手動泄壓閥和自動泄壓閥倆種泄壓方式 ，安全可靠。
3）設備工作條件要求：
|
試驗介質 |
清水 |
|
試驗壓力 |
0-45MPa |
|
增壓流量 |
650ML/min |
|
驅動氣壓 |
0.2-0.8MPa |
|
驅動流量 |
0.3-1立方/分鐘 |
