燃氣管路氮氣氣密性試驗機-氣壓密封性試驗機
試漏檢漏機
瀏覽：次 2025-07-19 16:50:01

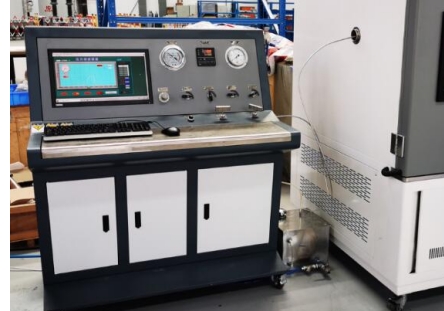

燃氣管路氮氣氣密性試驗機是一種專門用于檢測燃氣管道及其連接部件（如閥門、接頭、法蘭等）在氮氣壓力環境下的密封性能的設備。該設備通過向燃氣管路系統施加氮氣作為測試介質，模擬實際使用中的壓力條件，檢測是否存在泄漏，確保燃氣管路系統的安全性和可靠性。它廣泛應用于燃氣管道的生產、安裝、檢修及驗收等環節，特別適用于對安全性要求極高的燃氣行業。
1. 主要功能
- 氣密性檢測：利用氮氣作為測試介質，檢測燃氣管道及連接件在規定壓力下的密封性能，判斷是否存在泄漏點。
- 壓力保持測試：在設定壓力下保持一段時間，通過監測壓力變化判斷管路的密封性能。
- 泄漏量測量：精確測量微小泄漏量，確保管路系統符合嚴格的安全標準。
- 自動化測試：支持自動加壓、保壓、泄壓及數據記錄，減少人工操作誤差。
- 安全性能測試：確保燃氣管路在高壓或極端條件下的安全性和可靠性。
2. 工作原理
- 樣品準備：將待測試的燃氣管路或部件安裝在試驗機的測試夾具上，確保所有接口密封良好。
- 氮氣加壓：通過高壓氮氣泵或氣瓶向管路系統內注入氮氣，逐步升壓至設定值（如0.1~2 MPa，具體取決于測試標準）。
- 保壓檢測：在設定壓力下保持一段時間（如5~30分鐘），通過高精度壓力傳感器監測壓力變化，判斷是否存在泄漏。
- 泄漏量測量：若有泄漏，可通過精密流量計或氣體檢測裝置測量泄漏量。
- 數據記錄與分析：系統自動記錄壓力、時間、泄漏量等數據，生成測試報告。
3. 主要技術參數
- 測試壓力范圍：0~30MPa（可根據需求定制更高壓力，如5 MPa或10 MPa）。
- 壓力控制精度：±0.1 MPa。
- 檢測方式：直壓式檢測。
- 測試介質：氮氣（惰性氣體，安全且無腐蝕性）。
- 保壓時間：時間可設定。
- 適用管徑：支持多種管徑（如DN15~DN500，視設備定制）。
- 控制方式：全自動/半自動，配備PLC或計算機控制系統。
- 安全保護：超壓保護、泄壓裝置、緊急停機等功能。
4. 應用領域
- 燃氣管道制造：用于燃氣管道、閥門、接頭等部件生產過程中的氣密性質量檢測。
- 燃氣工程安裝：在燃氣管網安裝完成后，驗證管路系統的密封性。
- 燃氣管路維護與檢修：用于老舊管路的定期檢測，確保其安全運行。
- 第三方檢測機構：為燃氣管道提供權威的氣密性測試和認證。
- 能源行業：適用于天然氣、液化石油氣（LPG）等管路系統的氣密性檢測。
5. 設備優勢
- 使用氮氣作為介質：氮氣為惰性氣體，安全無腐蝕，適合燃氣管路測試，降低測試風險。
- 高精度檢測：高靈敏度壓力傳感器和流量計，確保微小泄漏也能被準確檢測。
- 自動化操作：自動加壓、保壓、泄壓及數據采集，提升測試效率，減少人為誤差。
- 多功能性：可測試不同類型和尺寸的管路及部件，適應多種測試需求。
- 安全性高：配備多重安全保護機制，確保測試過程安全可靠。
6. 相關標準
- GB/T 15530《燃氣管道工程驗收規范》
- GB 50028《城鎮燃氣設計規范》
- API 598《閥門檢驗與試驗》
- ISO 5208《工業閥門-壓力試驗》
- 企業或行業特定標準
7. 與其他氣密性試驗機的區別
- 測試介質：燃氣管路氮氣氣密性試驗機專使用氮氣作為測試介質，避免使用空氣或其他可能引發安全隱患的氣體，特別適合燃氣行業的嚴格要求。
- 應用場景：專門針對燃氣管路系統的氣密性測試，測試壓力和標準更貼近燃氣行業的實際工況。
- 安全性要求：由于燃氣行業對安全性的極高要求，設備在設計上更加注重防爆、泄壓等安全功能。
