一、產品資料

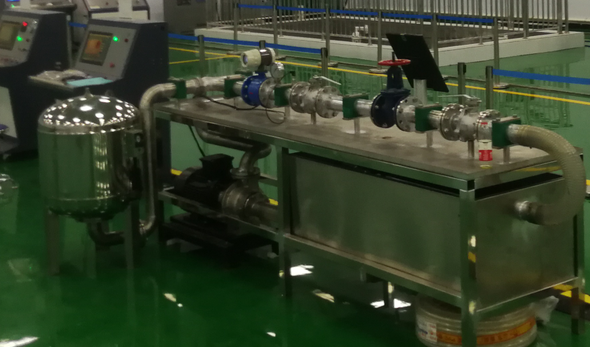

思明特壓力損失壓力測試臺|流量損失試驗臺也叫做流阻測試臺，流量測試臺，壓力損失壓力測試臺|流量損失試驗臺以及壓力流量測試臺；壓力輸出根據產品本身的流阻壓力來確定。根據產品的尺寸大小和連接形式進行連接和測試，分為計算機伺服控制和手動節流閥控制方式；用于檢測水冷板的壓力，流量，流阻，溫度，壓差，壓力損失的檢測項目；檢測原理由于伺服源實現對于壓力和流量的PID控制，內置伺服控制系統，有精密傳感器和精密差壓計，對于流量和流阻進行系統內的輸出檢測和對比檢測；系統內置伺服控制系統，實現對于壓力，流浪，流阻控制的方式，壓力范圍0~1.5Mpa，介質為為清水，水乙二醇的控制方式，控制方式為計算機/手動控制的方式，主要是規定了水冷板流阻測試的壓力流量，流阻，系統流量，壓力差的檢測項目試驗項目。根據標準最高壓力可以進行設定，實現水冷板的流量流阻，液壓流阻數據記錄和分析，系統核心部分為思明特流阻壓力控制系統和電機伺服控制，系統采用軍工閥門實現壽命的可交替和延續性。
三、壓力損失壓力測試臺|流量損失試驗臺性能參數
工作介質：清水
壓力測試范圍：0~1.5Mpa
流量范圍：0.5~6L/min
流量誤差：±0.5%fs
精度范圍：±0.25%fs
流量范圍：10L/min
壓差范圍：200kpa
測試產品為：冷水板，水冷板，換熱器板等。
測試工位：1工位
壓力控制方式：計算機伺服控制，壓力采集系統
壓力控制精度：試驗壓力值上限的+1%，下限的-1%
操作方式：電腦控制/手動按鈕控制
基本型號：SUPC_LLXT_6
