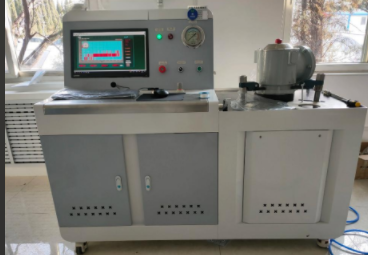

標題：速動油壓繼電器校驗臺-油壓繼電器測試臺

速動油壓繼電器校驗臺是一種用于校驗速動油壓繼電器動作特性及密封性能的專用設備。以下是關于它的詳細介紹：

工作原理：校驗臺通過計算機控制系統控制氣壓調節裝置，如空氣壓縮機、比例閥、進氣電磁閥和放氣電磁閥等，使測試腔內的壓力按照設定的速率上升或下降，模擬油浸式電力設備內部故障時速動油壓繼電器的工作環境。同時，壓力傳感器實時采集測試腔內的壓力值，當壓力達到一定值或壓力變化速率滿足條件時，速動油壓繼電器動作，計算機控制系統記錄下相關數據，如動作時間、壓力值等，以此來校驗速動油壓繼電器的動作特性。此外，通過在一定時間內保持測試腔內的壓力穩定，觀察壓力變化情況，可校驗速動油壓繼電器的密封性能。

結構組成

操作臺：是校驗臺的主體，底部通常安裝有萬向輪，便于移動。臺面上設有操作機構和安裝機構，臺面下部設有抽屜和置物格，用于存放工具和相關物品。

操作機構：包括顯示面板和控制器。顯示面板上設有液晶顯示器和功能按鈕，如開機按鈕、復位按鈕、松開按鈕、壓緊按鈕等，方便操作人員進行參數設置和操作。控制器內設有微處理器、按鍵輸入模塊、數據采集模塊、顯示模塊、存儲模塊、輸出打印模塊以及數據傳輸模塊等，負責整個校驗過程的控制和數據處理。

安裝機構：包括壓緊機構和過渡盤。壓緊機構用于固定待校驗的速動油壓繼電器，通常由上壓板和下壓板組成，可實現自動壓緊和松開。過渡盤用于連接待校驗速動油壓繼電器和測試腔，保證密封性能。

測試腔：位于工作臺內部，是校驗速動油壓繼電器密封性能和動作特性的關鍵部件。其上端與速動油壓繼電器通過對接法蘭、過渡法蘭相互連通，下端設有氣壓調節裝置。

氣壓調節裝置：包括進氣管道和出氣管道，進氣管道上設有空氣壓縮機、比例閥和進氣電磁閥，放氣管道上設有放氣電磁閥，還設有壓力傳感器，用于實時監測測試腔內的壓力。

接點容量模擬電路：部分校驗臺還設有接點容量模擬電路，包括可調交流恒流源、可調直流穩壓電源、電阻和測試接點等，用于模擬速動油壓繼電器所處的電路環境，校驗其在不同接點容量下的動作特性



性能說明
