標題：壓力釋放閥測試臺-變壓器壓力釋放閥壓力測試臺
一、產品資料

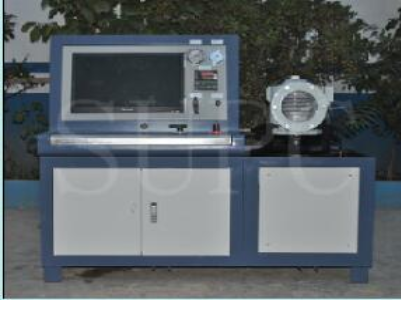

壓力釋放閥測試臺（變壓器壓力釋放閥壓力測試臺）是用于檢測變壓器壓力釋放閥，壓力保護閥的開啟壓力的檢測項目，介質為氣體，內置高壓罐體，配有大流量微壓壓縮機，配有計算機控制系統和數據采集系統，通過壓力控制實現對開啟壓力的校驗，采集系統實現對開啟壓力的采集和對整個的測試過程進行記錄，通過檢測得知壓力釋放閥開啟壓力不宜選的過小，開啟壓力不要低于55kPa。系統可輸出壓力曲線和記錄整個的測試報告，配有execle表格的模式，能夠記錄整個的試壓數據，做數據分析。配有專用的壓力釋放閥密封工裝，實現對壓力釋放閥的快速密封和夾緊。
壓力釋放閥的動作原理：為提高設備運行可靠性，早期投運的大型電力變壓器，逐步將變壓器的安全氣道（防爆管）更換為壓力釋放閥。作為變壓器非電量保護的安全裝置，壓力釋放閥是用來保護油浸電氣設備的裝置，即在變壓器油箱內部發生故障時，油箱內的油被分解、氣化，產生大量氣體，油箱內壓力急劇升高，此壓力如不及時釋放，將造成變壓器油箱變形、甚至爆裂。安裝壓力釋放閥可使變壓器在油箱內部發生故障、壓力升高至壓力釋放閥的開啟壓力時，壓力釋放閥在2ms內迅速開啟，使變壓器油箱內的壓力很快降低。當壓力降到關閉壓力值時，壓力釋放閥便可靠關閉，使變壓器油箱內永遠保持正壓，有效地防止外部空氣、水分及其他雜質進入油箱
二、壓力釋放閥校驗臺基本參數
壓力范圍：55kpa
壓力顯示：0.1kpa
試驗介質：氣體
控制方式：手動按鈕/電腦自動
控制方式：計算機變頻控制
密封方式：氣動加緊，液壓加緊
顯示方式：指針式壓力表/數顯表/計算機軟件曲線顯示
使用條件：380V電源，0.3~0.8mpa氣源。
三、壓力釋放閥校驗臺型號選擇
| 名稱 | 型號 | 測試介質 | 最大壓力 | 測試原理 | 控制方式 |
| 壓力釋放閥校驗臺 | SUPC_YLJYXT_60 | 氣體 | 55kpa | 正壓式開啟 |
計算機控制，手動按鈕控制。 |
